Metrisches ISO-Gewinde

Von den Gewindemassen und der Profiltreue haengt es ab:

• ob auf die Gewindeflanken noch eine Schutzschicht aufgebracht werden kann
• ob die zu fuegenden Teile bei Montage ohne Schwierigkeiten und ohne Nacharbeit verschraubt werden können
• ob das Gewinde die Kraefte übertragen kann, für die die Bauteile dimensioniert wurden
• Der massliche Spielraum, mit dem die Gewindeherstellung auskommt, ist ausserordentlich klein. Begriffe und Passungssysteme sind schwer vorstellbar. Als Hilfe werden in den folgenden Bildern Masse und Toleranzen erklärt.

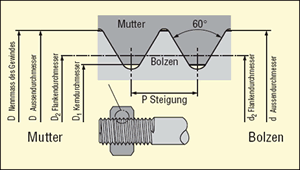

Das Masssystem für Gewinde baut auf den Nennmassen für Gewinde, Flanken- und Kerndurchmesser auf.

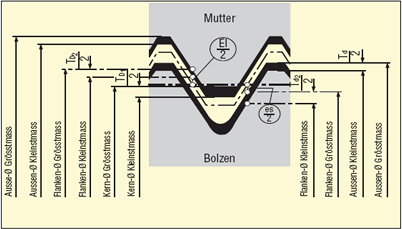

Spielpassung am metrischen
ISO-Gewinde nach ISO 965

Schrauben- und Muttergewinde haben unterschiedliche Toleranzlagen,
wobei die Schraubengewindeabmessungen sich am Nennmass und darunter bewegen, die Muttergewindeabmessungen am Nennmass und darüber.
Daraus ergibt sich das notwendige Spiel und ein definierter Bereich für zulaessige galvanische Schichtdicken: Ein beschichtetes Schraubengewinde darf nie die Nennmasse ueberschreiten, ein beschichtetes Muttergewinde darf diese nie unterschreiten.

Toleranzfelder für handelsuebliche Schrauben und Muttern nach ISO 965

Die Gewindenorm ISO 965 empfiehlt Toleranzfelder, die zu dem gewuenschten Spiel führen. Für Gewinde ≥ M1,4 sind folgende Toleranzfelder üblich:

Mutter Bolzen Oberflaechenzustand 6H 6g blank, phosphatiert oder für normale galvanische Schutzschichten

6G 6e blank (mit grossem Spiel) oder für sehr dicke galvanische Schutzschichten

Blanke Schraubengewinde werden mit 6g Ringlehren auf Gaengigkeit geprüft, verzinkt mit 6h Ringlehren.

Grenzmasse für Regelgewinde nach ISO 965

Schrauben, Toleranz 6g (*6h)

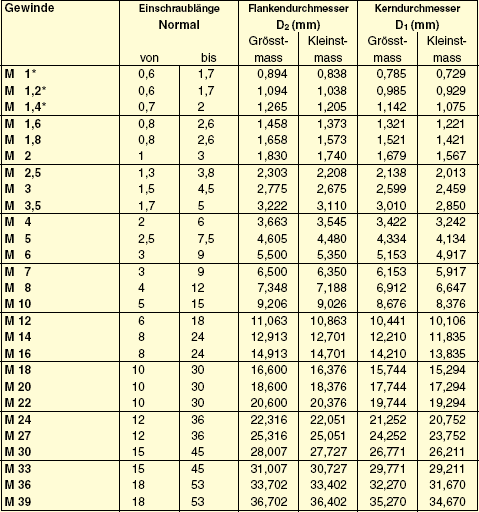

Muttern, Toleranz 6H (*5H)

Grenzmasse für Feingewinde nach ISO 965

Schrauben, Toleranz 6g

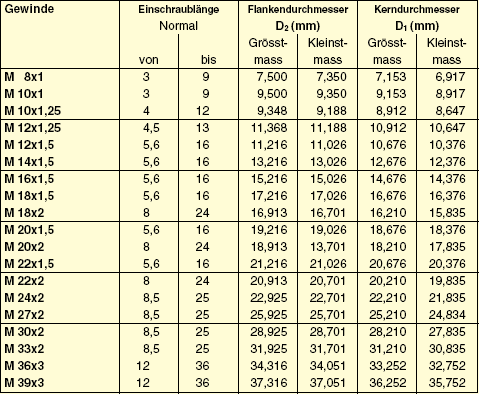

Muttern Feingewinde, Toleranz 6H
